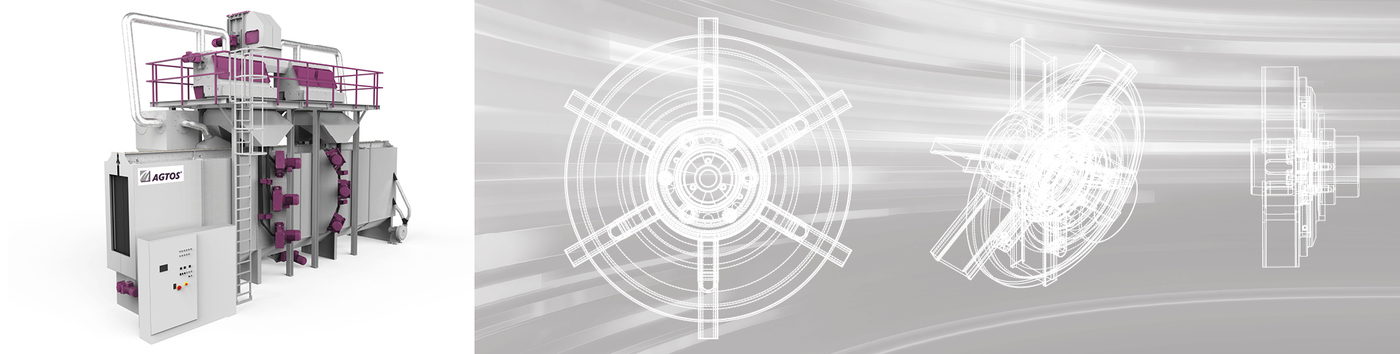

Grenailleuse à charges suspendues continue
Possibilités d'utilisation
Les grenailleuses à convoyeur aérien continu font partie des types de grenailleuses les plus flexibles. Elles sont utilisées pour un grand nombre de pièces pour le dérouillage, le décalaminage, le sablage final, l'ébavurage ainsi que pour le grenaillage de finition de composants sensibles ou pour rendre les surfaces rugueuses en vue d'un revêtement ultérieur.
En principe, ils sont proposés en tant qu'installation par lots ou en continu. Cependant, il existe de nombreuses formes intermédiaires qui s'orientent sur le guidage par rail du système de voies suspendues. Dans de nombreux cas, différents processus de traitement tels que le sablage, la peinture et le séchage ultérieur peuvent être combinés grâce au système de voies suspendues, ce qui permet d'exploiter un énorme potentiel de rationalisation.
D'autres possibilités de variation sont offertes par l'utilisation de différents bâtis de sablage à l'aide desquels les pièces sont amenées à la machine. Dans de nombreux cas, des bâtis de grenaillage standard avec des plateaux, des paniers ou des barres permettent de résoudre le problème. Toutefois, les exigences de nos clients sont toujours étudiées en détail et débouchent souvent sur une solution spéciale.
Grenailleuses à convoyeur aérien continu Gamme de produits
Notre programme standard de grenailleuses à convoyeur aérien continu comprend plusieurs tailles.
| Données techniques | HT 11-13-2-11 | HT 13-17-2-11 | HT 13-21-3-11 | HT 17-17-2-11 | HT 17-23-3-11 | HT 17-27-4-11 | HT 21-23-3-11 | HT 21-23-3-15 |
|---|---|---|---|---|---|---|---|---|
| charge accrochée maxi (kg) | 400 | 400 | 400 | 800 | 800 | 800 | 800 | 800 |
| alternativement charge accrochée maxi (kg) | 800 | 800 | 800 | 1 600 | 1 600 | 1 600 | 1 600 | 1 600 |
| Diamètre de la pièce (mm) | 1 100 | 1 300 | 1 300 | 1 700 | 1 700 | 1 700 | 2 100 | 2 100 |
| Hauteur zone de grenailage (mm) | 1 300 | 1 700 | 2 100 | 1 700 | 2 300 | 2 700 | 2 300 | 2 300 |
| Puissance turbine (kW) | 2 x 11 | 2 x 11 | 3 x 11 | 2 x 11 | 3 x 11 | 4 x 11 | 3 x 11 | 3 x 15 |
| Filtre à cartouches | PF 4-09 | PF 4-12 | PF 4-12 | PF 4-12 | PF 4-12 | PF 4-20 | PF 4-20 | PF 4-28 |
| Puissance d'aspiration (m3/h) | 2 600 | 4 500 | 4 500 | 4 500 | 4 500 | 7 500 | 7 500 | 10 000 |
| Teneur poussière résidulle avec filtre secondaire (mg/m3) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
La détermination du concept de machine approprié dépend entre autres des pièces à usiner, du rendement exigé et, enfin, des idées du client concernant un déroulement optimal de la production.
Si le problème ne peut pas être résolu avec une machine standard, nous développons pour vous un concept de machine sur mesure.
Veuillez nous adresser votre demande détaillée.
Notre équipe expérimentée se fera un plaisir de vous aider.
Déroulement de l'exploitation des grenailleuses à convoyeur aérien continu
Les pièces sont suspendues à un bâti de grenaillage ou directement aux crochets tournants du chariot et poussées jusqu'à proximité de la machine à acier. Un dispositif d'alimentation automatique les transporte vers la première position de grenaillage.
Après le démarrage du programme, la porte de la machine est automatiquement fermée et verrouillée de manière électro-pneumatique. Les pièces sont grenaillées en rotation, dans trois positions correspondant au temps de grenaillage préréglé.
L'abrasif est maintenu en circulation et nettoyé pour une utilisation continue.
L'agent de sablage nettoyé est acheminé de la trémie d'agent de sablage vers les turbines à haut rendement via le dispositif de dosage de l'agent de sablage.
À la fin du cycle de sablage et après l'arrêt des turbines, la porte de la machine s'ouvre automatiquement et la suspension de la pièce revient à sa position initiale.
Pour un fonctionnement sans poussière des installations de sablage, un ventilateur génère la dépression nécessaire. L'air aspiré est nettoyé par un système de filtration.
